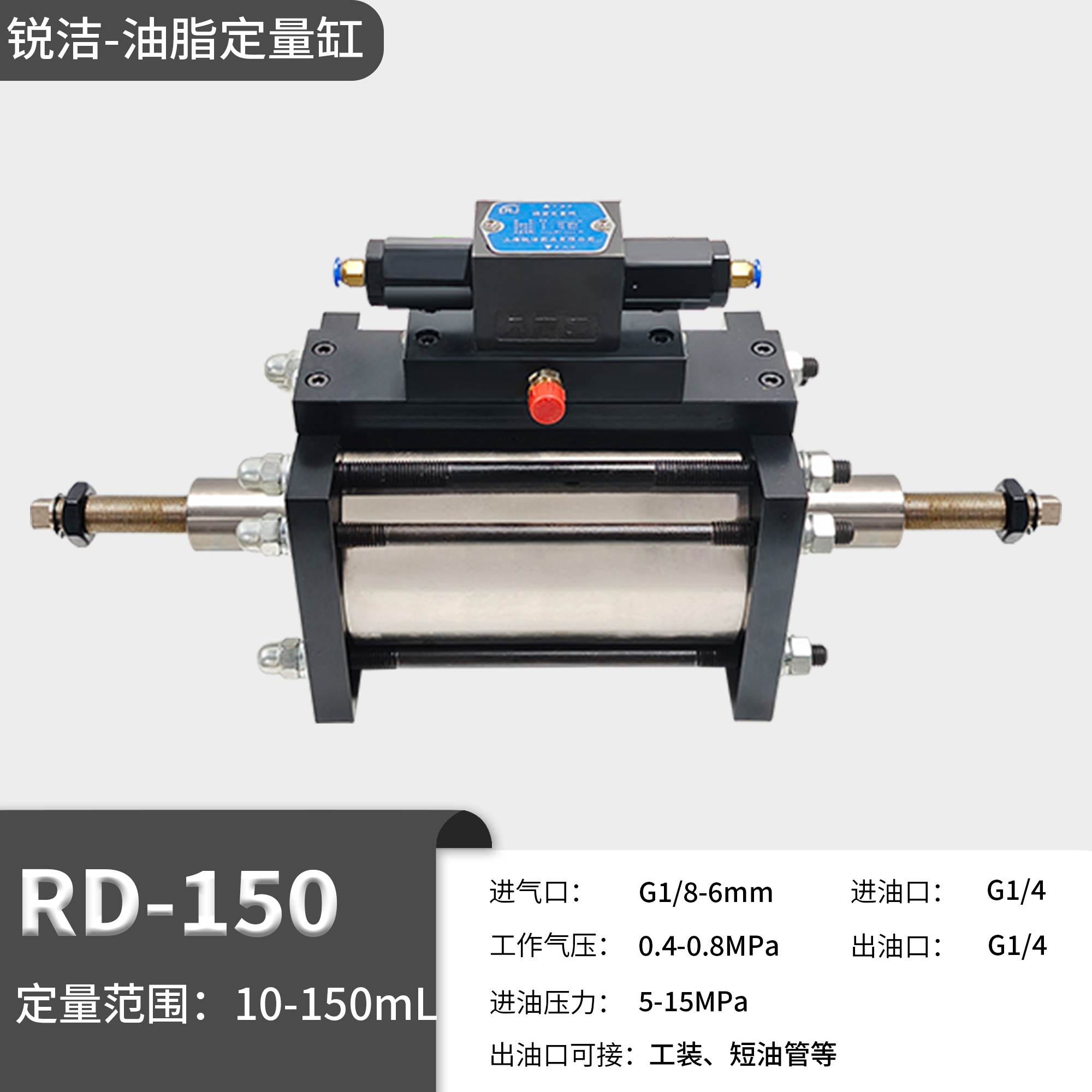

精密油脂定量閥RD-150
日期:2024-03-01 18:47:00 / 人氣: 0次 / 來源:上海銳潔
定量閥參數僅供參考: | |
型號:RD-150 | 進油口:G1/4 |
定量范圍:20-150ml | 出油口:G1/4 |
進油壓力:5-15MPa | 進氣口:G1/8-6mm |
工作氣壓:0.4-0.8MPa | 出油口可接:工裝,短油管 |
控制方式:氣動控制,(可定制電磁控制) |
精準定量 注脂分裝 可實現自動化控制
大容積定量閥是為高粘度流體(如:注脂,硅膠等介質)重復定量加注而設計,采用高精度容積式定量。常用于電機齒輪箱,汽車等行業中重復定量加注油脂;該閥具有定量準確、效率高、性能穩定,加注操作方便等特點;機械式換向控制閥,定量及精度不受空氣壓力影響。具有集成度高、安裝方便、維修簡便、自動化程度高,勞動強度低等良好性能。
(可聯系本司定制任意范圍20-1000克的定量閥)
◆ 定量閥是由測量體及換向體等元件組成,采用容積式定量原理,具有定量準確、調量方便、控制簡單等特點。
◆ 該閥廣泛應用于電子、機械、制藥、包裝、家具、建筑等其它行業。
◆ 適用于各行業產品所需的潤滑、灌注、密封等中、高粘度介質的加注。
◆ 適應生產線上小型軸承、齒輪的油脂定量加油。橡膠產品的阻尼油定量加注。
◆ 本系列定量閥采用容積式定量,不受壓縮空氣高低影響。
◆ 定量閥可用簡單的機械式換向閥控制,節省控制系統的開支。
◆ 定量閥采用高強度鋁材及合金鋼,耐磨耐高壓。
【安裝調試】:
1) 2位5通單線圈電磁閥A接定量閥進氣口(常開A),B接進氣口(常閉B)
2) 電磁閥通電并延時關閉(延時是為了將介質吐完)為定量閥一個吐油工作
3) 調節方式兩邊螺桿調節出料大小
4) 連接供料系統的管路接入進油口
5) 初次使用因閥內填充需要一點時間,故要多工作幾次,方能正常吐油
6) 因工作需變動流量,必須泄掉閥內壓力方可調節分度尺
【注意事項】:
1) 介質壓力不宜過大,應保持在各產品使用壓力范圍之內。
2) 使用該閥應保持介質的清潔,不要混如其它雜質,以免影響定量閥的性能。
3) 在長時間不使用時,請將定量閥內部壓力泄掉。
當使用的介質具有腐蝕性或雜物較多,其中的密封件、換向機構易損壞,需要定期更換。
